聚碳酸酯（PC)產(chǎn)品介紹

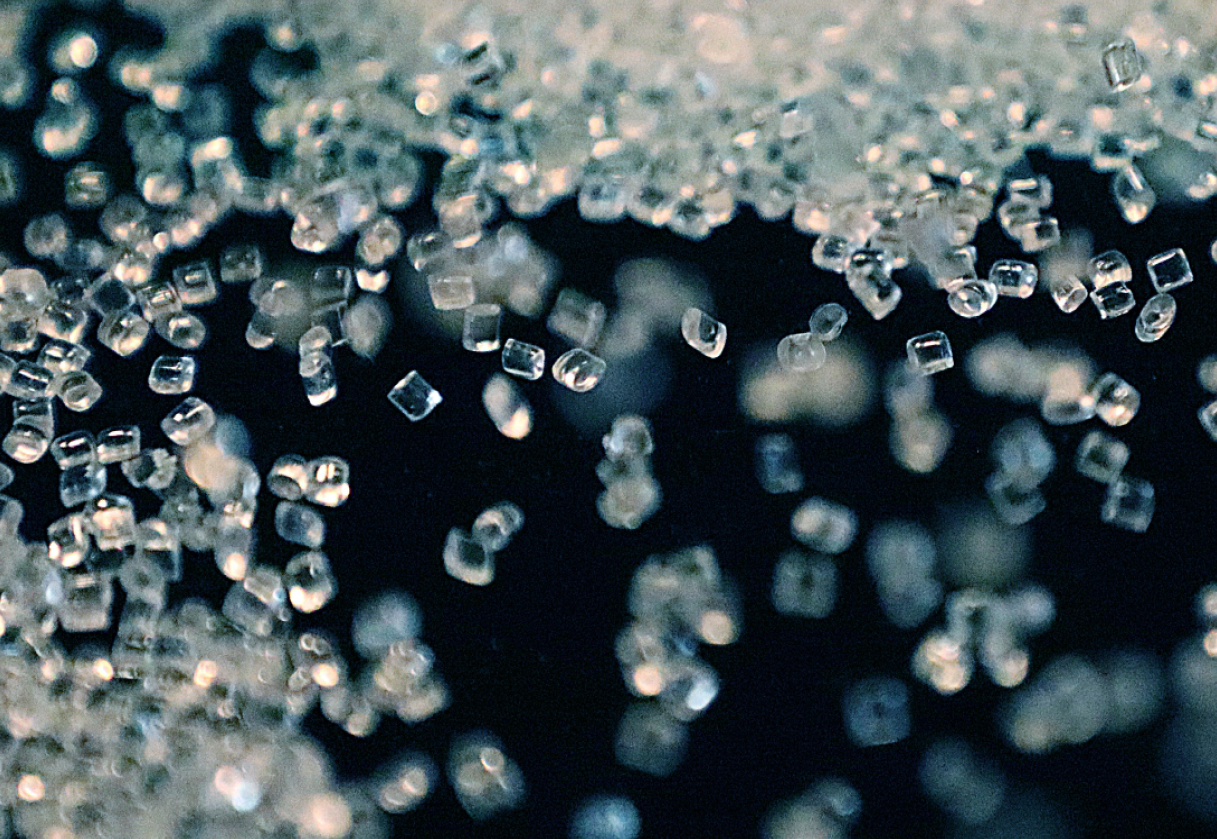

四川天華化工集團股份有限公司所生產(chǎn)的聚碳酸酯采用先進的非光氣熔融縮聚酯交換法生產(chǎn)工藝，綠色環(huán)保無污染。
v 產(chǎn)品特性：聚碳酸酯為非結(jié)晶性熱塑性塑料，無色透明，具有良好的光學(xué)性能、力學(xué)性能和熱性能。
v 產(chǎn)品優(yōu)點：
（1）具有高強度及彈性系數(shù)、高沖擊強度、高熱變形溫度；
（2）使用溫度廣，成型收縮率低、尺寸穩(wěn)定性良好；
（3）具有高透明性和自由染色性；
（4）耐候性能良好，耐疲勞性佳；
（5）電氣特性優(yōu)良；
（6）無味無臭對人體無害。
v 產(chǎn)品主要特性值
（1）T2-071R
高粘度，含脫模劑，通用級產(chǎn)品，可用于擠出、注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTestStandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 7 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89～90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 120 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 85P |
（2）T2-101R
中粘度，含脫模劑，通用級產(chǎn)品，主要應(yīng)用于注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTest StandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 10 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89～90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 120 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 80P |
（3）T2-151R
低粘度，含脫模劑，通用級產(chǎn)品，主要應(yīng)用于注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTest StandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 15 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89~90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 110 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 75P |
（4）T2-071U/R
高粘度，含脫模劑，UV穩(wěn)定，通用級產(chǎn)品，可用于擠出、注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTest StandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 7 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89~90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 115 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 80P |
（5）T2-101U/R
中粘度，含脫模劑，UV穩(wěn)定，通用級產(chǎn)品，主要應(yīng)用于注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTest StandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 10 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89~90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 110 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 75P |
（6）T2-151U/R
低粘度，含脫模劑，UV穩(wěn)定，通用級產(chǎn)品，主要應(yīng)用于注塑行業(yè)。
典型特性 | ||||
性能測試標(biāo)準(zhǔn)測試條件單位典型值 PerformanceTest StandardTest ConditionUnitTypical Value | ||||
熔融指數(shù)（質(zhì)量） Melt index (mass) | ISO1133 | 300℃/1.2kg | g/10min | 15 |
透光率 Light transmittance | ISO13468-1 | 2.54mm | % | 89~90 |
霧度 Haze | ISO14782 | 2.54mm | % | ＜0.4 |
斷裂拉伸應(yīng)變 Tensile strain at break | ISO527-1,-2 | 50mm/min | % | 110 |
簡支梁缺口沖擊強度 Charpy notched impact strength of simple beam | ISO179-1 | 23℃,4mm | kJ/m2 | 65P |
